POSTULADOS TÉCNICOS PARA EL BARRILETE PLANO
CLUB DE CIENCIAS PRESIDENTE DERQUI
POSTULADOS PARA EL BARRILETE PLANO

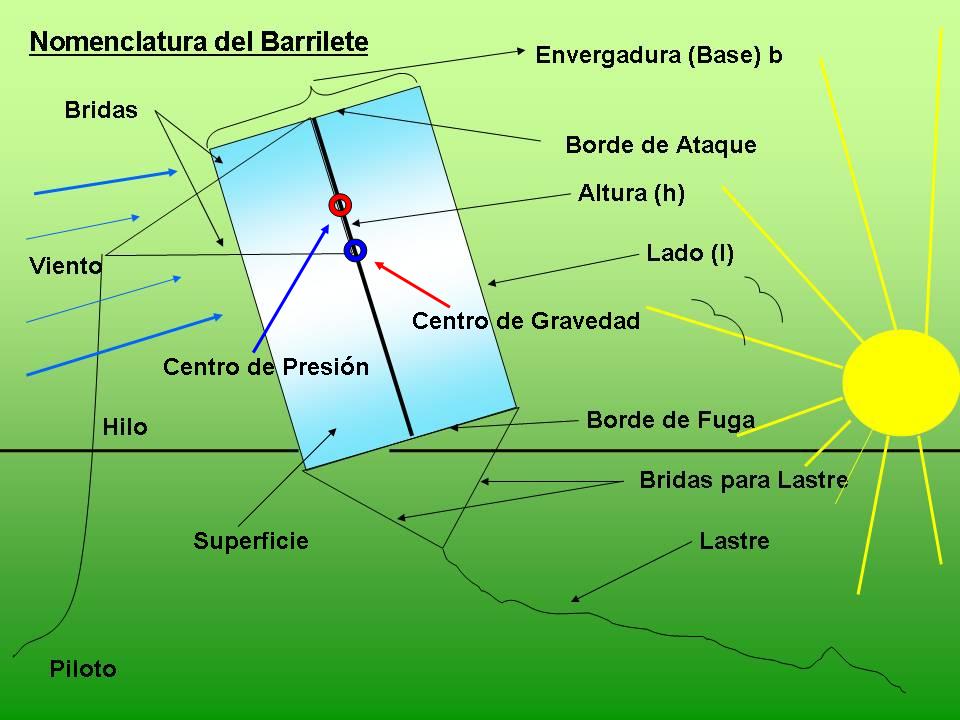

Parte Nº 01 “Nomenclatura”
En primer lugar estableceremos la nomenclatura que nos permita reconocer las partes de un barrilete, para luego continuar con la parte de los postulados físicos que hacen al vuelo de la misma, con esta información nos permitirá conocer mas en profundidad sus características y la gran pregunta porque vuela.-
Definiciones:
Fuerza de sustentación: Es la que tiende a elevar el barrilete (viento).-
Resistencia: Es la fuerza que tiende a llevarla y es compensada por la tensión del hilo.-
Peso del barrilete: Siempre es superior al peso del aire.-
Peso del Hilo: Es la suma del peso propio mas el rozamiento del aire.-
Envergadura (base) b : ancho del Barrilete.-
Altura (h): Dimensión del eje central del barrilete.-
Superficie de la Vela: Según corresponda al modelo de barrilete plano seleccionado para armar normalmente un polígono regular.-
Rectángulo o Cuadrado: S = b x h / 2
(No se incluye al paralelogramo porque no posee la forma habitual de un barrilete)
Rombo o Romboide: S= D x d / 2
D = Diagonal Mayor
d = Diagonal Menor
Pentágono
Hexágono S = P x a / 2
Octágono
Decágono
(En los polígonos regulares no se incluyen los que no poseen la forma habitual de un barrilete)
P = Perímetro (Lado + Lado + ………..)
a = Apotema (medida del punto central del polígono a la base)
Brida: En argentina se denomina comúnmente “tiros” (tiros o riendas empleadas en las ataduras del caballo o ganado); en la nomenclatura del barrilete este termino no se dejo de lado constituyendo un dispositivo formado por dos o mas tramos de hilo que se utilizan para proporcionarle al modelo un ángulo de ataque optimo a la fuerza sustentadora (viento), estos se unen al barrilete y en su extremo en forma proporcional forman un conjunto al que se le añade el hilo.-
Borde de ataque: Es el extremo del barrilete por donde se hace frente a la fuerza sustentadora (viento).-
Borde de fuga: Es el extremo del barrilete por donde hace escape la fuerza sustentadora (viento).-
Lastre: El equilibrio del barrilete plano se obtiene mediante un elemento estabilizador denominado estabilizador denominado comúnmente argentina como “cola del barrilete”. Este se confecciona con tiras de tela (aproximadamente 3 a 5 cm de ancho) se emplea normalmente tela de algodón y se añaden tantos tramos como resulten necesarios para estabilizar el barrilete respecto a la fuerza sustentadora (viento).-
Centro de Gravedad: Punto en el que se concentra el peso de un cuerpo, de forma que si el cuerpo se apoyara en ese punto, permanecería en equilibrio. También llamado centro de masa.-

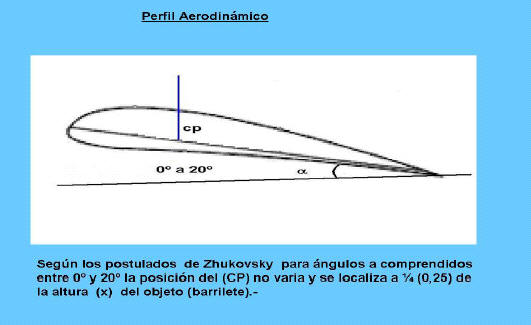

Centro de Presión: Se denomina centro de presiones al punto teórico del ala donde se considera aplicada toda la fuerza de sustentación. El punto de presión se encuentra entre los 25 % y 60 % de la altura (h) (x) como afecta el vuelo es conveniente que tienda a ser el valor menor.-
Peso: Fuerza de atracción gravitatoria que ejerce la tierra sobre un cuerpo, equivalente a la masa de un cuerpo por la aceleración de la gravedad en un lugar determinado.
Idea de Fuerza sustentadora: En la atmosfera implica 1 Kg./cm2, la sobre presión sobre la vela del barrilete será de 0,1 kg/cm2 esto implica una fuerza sustentadora de 1.000 Kg. X m2 de vela. En los barriletes la fuerza sustentadora se debe casi exclusivamente a la compresión del aire en la cara inferior. El peso especifico del aire a nivel del mar es de 1,3 gr./dm3 a medida que se asciende el peso específico (pe) disminuye.-
Niveles de Presión: A medida que se asciende en altura la presión exterior es cada vez menor. Para el caso de los globos en especial los metereológicos se lanzan con gases menos densos que el aire y poco inflados, a medida que asciende la presión exterior es cada ves menor esto hace que el volumen del globo se hace cada vez mayor al dilatarse el gas, hasta el punto que estalla. Los instrumentos son rescatados mediante paracaídas.-

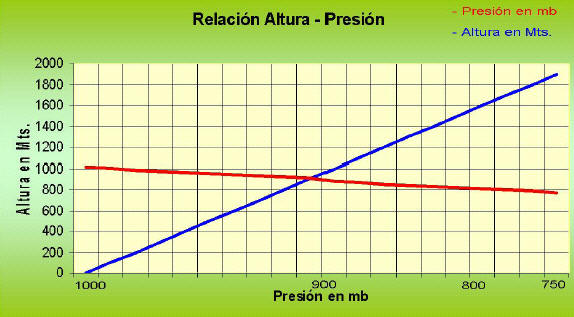

Variación de la Presión según la Altura y Temperatura
Densidad a nivel del mar: El aire pesa 1,2928 gramos por litro.

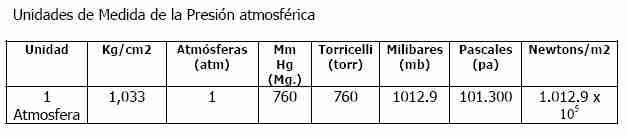

Presión a nivel a del mar: 1013,3 mb
¿Cuál es la variación de la temperatura con la altura?
En la troposfera (0 a 11 Km.) la variación es 6.5 ºC por Km.-
La atmósfera está compuesta por varias capas:
• Tropósfera (0 -11 Km.).
• Estratósfera (11 -110 Km.).
• Ionósfera (110 - 800 Km.).
• Exósfera (800 Km. - espacio exterior).
Autor y compilador Daniel Orellano
Bibliografía:
Física I - Alberto P. Maiztegui – Jorge A. Sábato Edit. Kapelusz – 1951
Síntesis de Física - Jorge Juan Bianchi – Editado por el Autor.-
Servicio Metereologico Nacional Argentino – www.meteofa.com
“Aclarint Conceptes” (Aclarando Conceptos) Xavier Soret , artículos publicados en
Boletín L´Estel – Barcelona Estels Club. Barcelona España –
“Aspectos Físicos elementales del Vuelo de las Cometas” - Juan Miguel Suay Belenguer – Al Final del Hilo – España
Kite Launch and Flight – “Barriletes Lanzamiento y Vuelo” - Glenn Research Center – NASA – USA (NASA Glenn Learning Technologies).-
Diccionario de Arquitectura y Construcción – Definiciones y traducciones
Manual de Vuelo - Principios Básicos www.manualvuelo.com
M.A.Muñoz
